饋通濾波器
特點：
饋通濾波器是信號、電源線濾波電路中常用的濾波器件之一，其濾除高頻干擾效果好。饋通濾波器安裝在金屬面板上，面板既作濾波接地又起到避免濾波器輸入、輸出端干擾信號耦合的作用。安裝形式有焊接和螺紋安裝兩種。
相關產品附件
產品介紹

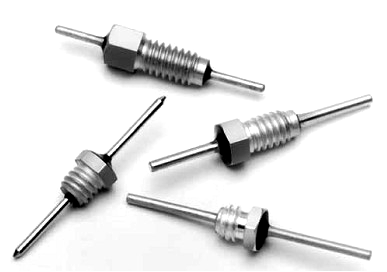

華創系列饋通濾波器1
應用：
主要應用于信號線或電源線進出屏蔽體或機箱的濾波。
特點：
饋通濾波器是信號、電源線濾波電路中常用的濾波器件之一，其濾除高頻干擾效果好。饋通濾波器安裝在金屬面板上，面板既作濾波接地又起到避免濾波器輸入、輸出端干擾信號耦合的作用。安裝形式有焊接和螺紋安裝兩種。
●額定電壓：50VDC～500VDC（115VAC～380VAC）
●額定電流：3A～25A
●工作溫度：-55℃～125℃
●多種電路結構：C型、L型、T型和π型
|

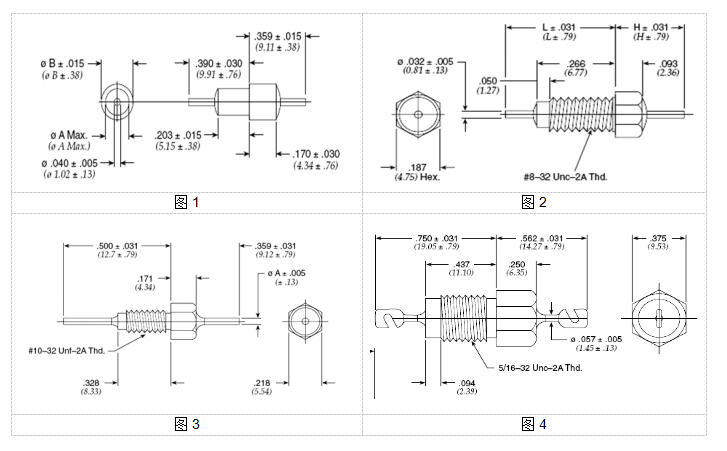

型號 |
圖號 |
電壓 |
電流 （A） |
電路形式 |
電容值 |
插入損耗（dB） |
||||||||
|
|
|
DC |
AC |
|
|
|
1MHz |
3MHz |
10MHz |
30MHz |
100MHz |
300MHz |
1GHz |
10GHz |
|
HC-SC-501 |
1 |
200 |
115 |
5 |
C |
500pf |
— |
— |
— |
3 |
15 |
22 |
35 |
40 |
|
HC-SC-502 |
1 |
100 |
|
5 |
C |
5000pf |
— |
— |
15 |
20 |
30 |
35 |
45 |
55 |
|
HC-SC-202 |
2 |
200 |
115 |
10 |
Pi |
2000pf |
— |
— |
8 |
10 |
48 |
50 |
70 |
70 |
|
HC-SC-123 |
2 |
50 |
|
10 |
Pi |
0.012 uf |
5 |
9 |
18 |
45 |
65 |
70 |
70 |
70 |
|
HC-SC-105 |
3 |
50 |
|
10 |
C |
1uf |
40 |
46 |
52 |
56 |
68 |
70 |
70 |
70 |
|
HC-SC-302 |
4 |
500 |
350 |
25 |
Pi |
3000pf |
— |
— |
— |
35 |
55 |
55 |
68 |
70 |
型號參數：

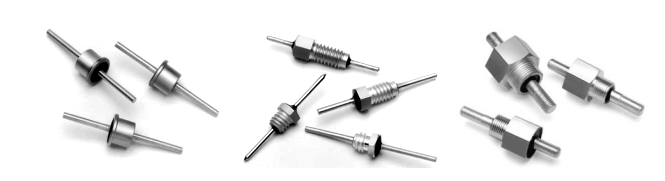

華創系列饋通濾波器2
●電壓范圍：50VDC～1000VDC（250VAC～440VAC）
●電流范圍：5A～200A
●電容量范圍：5pF～10μF

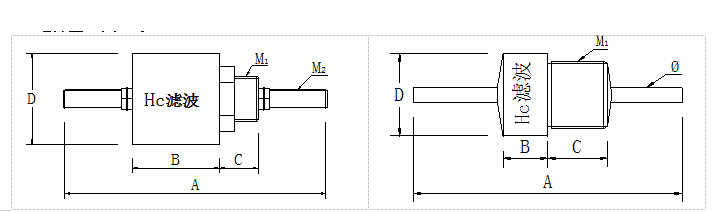

規格尺寸mm
|
型號 |
電壓 |
電流 |
A |
B |
C |
D |
M1 |
M2 |
|
|
DC |
AC |
||||||||
|
HC-471 |
500 |
250 |
1～25 |
35 |
3.5/5/8 |
5/9 |
6/8/10 |
M3/M8 |
φ2 |
|
HC-472 |
500 |
250 |
20～50 |
50 |
13/18 |
8/10 |
10/20 |
M10/M16 |
M4 |
|
HC-303 |
500 |
250 |
35～75 |
50 |
10/16 |
8/12 |
20 |
M16/M20 |
M6 |
|
HC-224 |
500 |
250 |
65～100 |
50 |
10/19 |
12/16 |
20/40 |
M20/M24 |
M8 |
|
HC-504 |
500 |
250 |
100～200 |
147 |
33/50 |
16/19 |
54 |
M24/M30 |
M10 |
插入損耗
|
電容值 |
插入損耗（dB） |
|||||||
|
0.01MHz |
0.1MHz |
1MHz |
10MHz |
100MHz |
300MHz |
1GHz |
10GHz |
|
|
470pf |
— |
— |
— |
5 |
15 |
22 |
35 |
40 |
|
4700pf |
— |
— |
— |
15 |
30 |
35 |
45 |
55 |
|
30000pf |
— |
— |
10 |
21 |
35 |
45 |
52 |
60 |
|
220000pf |
3 |
15 |
30 |
45 |
65 |
70 |
70 |
70 |
|
500000pf |
4 |
20 |
36 |
42 |
52 |
70 |
70 |
70 |
|
1 uf |
7 |
25 |
40 |
46 |
52 |
70 |
70 |
70 |
注：公司可按要求定做大電流、高電壓、大電容的饋通濾波器。
